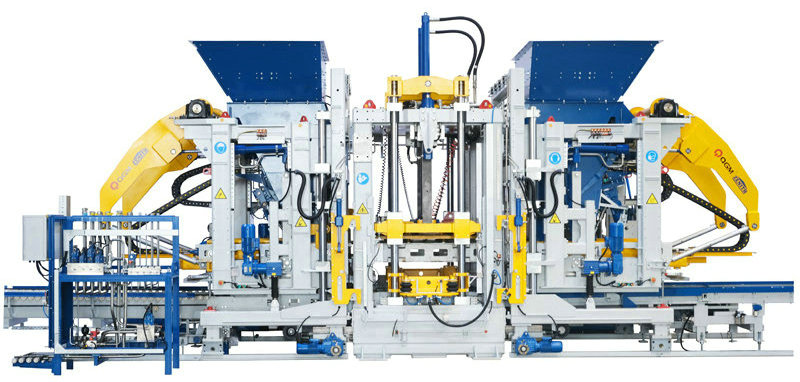

ZN2000C Nja Block Machine

ZN2000C Nkan Block Machine jẹ awoṣe ti o ni idagbasoke ti ara ẹni. O jẹ ijuwe nipasẹ oye giga ti oye ati adaṣe, o si lo ni kikun ti awọn imọ-ẹrọ gige-giga ti imọ-ẹrọ bii oni-nọmba ati eto alaye, eyiti o lo pupọ ni kikọ awọn ilu tuntun ati awọn ilu sponge.

Awọn ẹya:

Tabili gbigbọn meji, awọn mọto servo mẹjọ (iyan) Ohun elo oke

Apejọ apọjuwọn fun itọju rọrun Diẹ sii awọn oriṣi oniruuru ti awọn biriki ti a ṣe

Agbara ti o ga julọ, iṣelọpọ ti o ga julọ

Pallet iwọn 1400x1400 / 1300mm

Agbegbe agbegbe 1320x1350 / 1250mm

Ọja iga 40-500mm

Nọmba awọn bulọọki Awọn biriki ṣofo: Awọn bulọọki 18/m (390x190x190mm)

Awọn biriki boṣewa: Awọn bulọọki 105 / m (240x115x53mm)

Awọn biriki opopona: Awọn bulọọki 66 / m (200x100x60mm)

Iwọn ohun elo Itosi. 10,000

Isunmọ. 4,700

Isunmọ. 3.400

Eto gbigbọn ti o pọju agbara itara ti tabili gbigbọn: 200/kN

O pọju simi agbara ti tẹ ori: 40/kN

Itanna paramita Lapapọ agbara (itọkasi): 231/kW

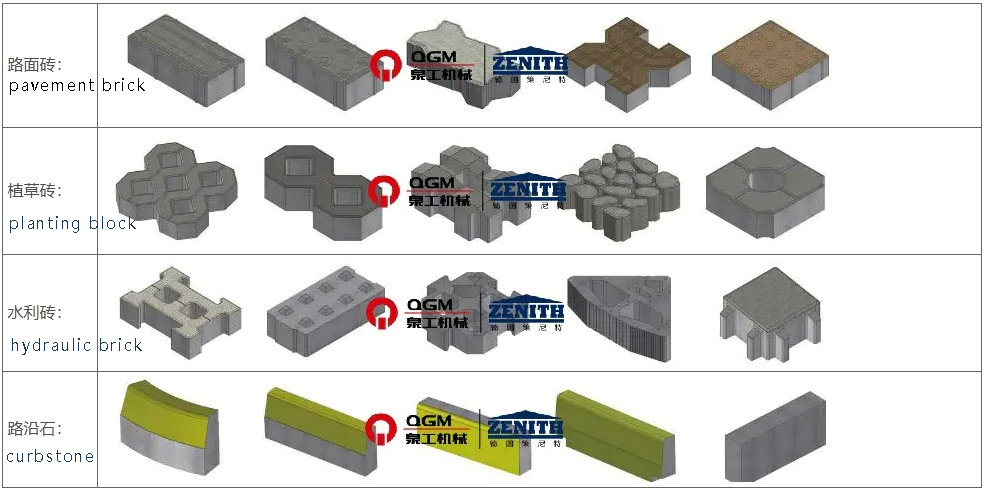

Aworan atọka ti awọn ayẹwo biriki ti a ṣe nipasẹ ohun elo

Awọn anfani Imọ-ẹrọ

1. Ga-didara fireemu oniru ti German version

Fireemu akọkọ ti gba ọna kika welded ti o ga julọ ti a ṣe apẹrẹ nipasẹ imọ-ẹrọ itọsi ti Zenit, eyiti o jẹ welded nipasẹ irin apakan pataki ti a ṣe adani, pẹlu apẹrẹ ti o tọ, paapaa ati alurinmorin ẹlẹwa, ati pe gbogbo fireemu gba itọju gbigbọn ti ogbo lati rii daju pe didara giga ati iduroṣinṣin giga ti fireemu naa. Ilana apẹrẹ igbekalẹ ti ilọsiwaju jẹ ki akọkọ faagun, ati ṣiṣi ẹgbẹ m ati iṣẹ pipade, isediwon mojuto (ọkọ) iṣẹ, iṣẹ gbigbin igbimọ polystyrene, bbl le ṣe afikun ni atẹle.

2.Automatic awọn ọna mimu iyipada eto

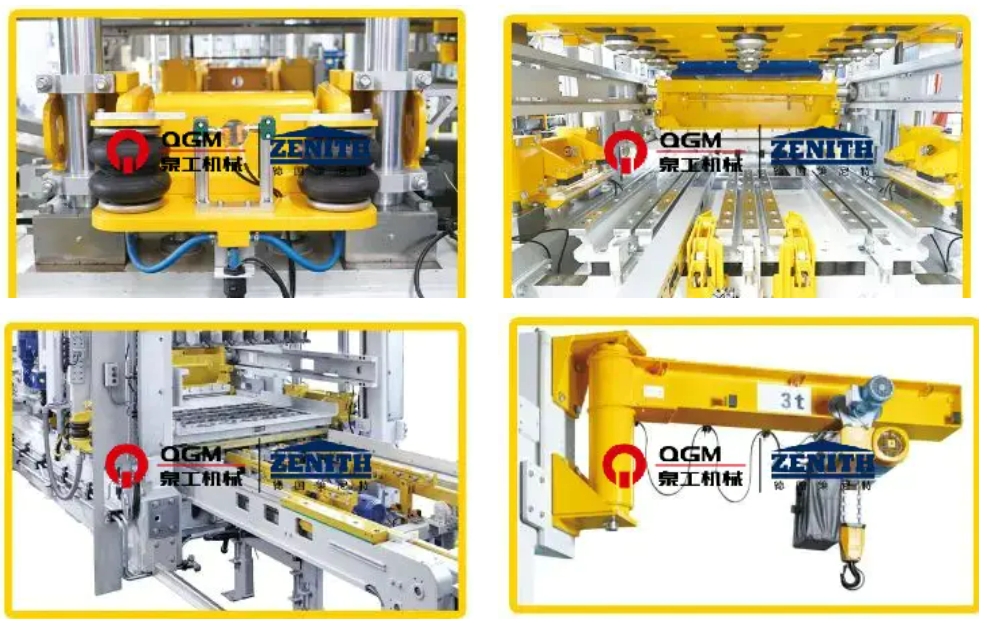

Nigbati a ba gbe apẹrẹ naa si ipo agbalejo, eto gbigbe rẹ ṣe akiyesi iyipada mimu laifọwọyi lori ẹrọ iyipada mimu iyara. Awọn apẹrẹ ti oke ati isalẹ ti wa ni dimole laifọwọyi pneumatically, eyiti o jẹ ailewu, daradara, rọrun lati ṣiṣẹ ati rọrun lati ṣetọju. Ni akọkọ pẹlu:

Pneumatic m ẹrọ clamping: O kun oriširiši m akọmọ ati pneumatic clamping ọpá ni ẹgbẹ mejeeji, eyi ti o ran ni clamping ati ojoro awọn molds ati damping nigbati awọn ogun ẹrọ gbejade jade ami-gbigbọn ati akọkọ gbigbọn, ki lati se aseyori awọn ti o dara ju ipa gbigbọn ati ki o pẹ awọn iṣẹ aye ti awọn molds.

Ẹrọ titiipa indenter pneumatic: oluṣeto ti wa ni atunṣe nipasẹ ẹrọ clamping pẹlu airbag, eyiti o le ni irọrun ati yarayara rọpo indenter, kuru akoko ti rirọpo m ati fifi sori ẹrọ, ati rii daju pe docking deede ti fireemu mimu kekere ati olutẹtisi oke.

Ẹrọ Imudara Imudara Itanna: Ẹrọ iṣagbesori mimu naa ni a lo lati fi sori ẹrọ awọn apẹrẹ sinu ẹrọ akọkọ ati lati jẹun ati yọ awọn apẹrẹ kuro ninu ẹrọ nipasẹ akọmọ ina mọnamọna, eyiti o le lo si pupọ julọ awọn apẹrẹ ti o wa ni ọja, ati awọn biraketi apẹrẹ pataki le ṣee lo fun awọn apẹrẹ pataki.

Ẹrọ Iyipada Iyipada: Ti fi sori ẹrọ lori fireemu ti ẹrọ akọkọ, o lo fun gbigbe ati ikojọpọ awọn apẹrẹ nigbati o yi awọn apẹrẹ pada, ti o ni ipese pẹlu hoist pq ina ati ẹrọ ti nrin itanna.

3. Awọn ọna ṣiṣe iṣelọpọ

4. “Ultra-dynamic” servo gbigbọn eto:

Imọ-ẹrọ gbigbọn servo “Ultra-dynamic” jẹ iru iṣẹ ṣiṣe giga, eto gbigbọn ti ara ẹni ti a ṣe apẹrẹ pataki fun awọn ẹrọ biriki; mọto servo le ṣe idahun ti o yara ju ni akoko ifasẹyin ti o kuru ju, ni akiyesi iṣẹ ṣiṣe gbigbọn ti o ga julọ, idinku iye simenti ti a lo ati kikuru iwọn iṣelọpọ, iṣelọpọ awọn ọja nja ti o ga julọ; eto gbigbọn le ni irọrun ṣe deede si awọn iwulo ti awọn ọja nja oriṣiriṣi. Awọn servo motor le ṣe awọn sare esi ni awọn kuru lenu akoko lati mọ awọn ga gbigbọn išẹ, eyi ti o le din iye ti simenti, kuru awọn gbóògì ọmọ, ki o si gbe awọn gíga iwapọ nja awọn ọja; eto gbigbọn le ni irọrun ni irọrun si awọn iwulo iṣelọpọ ti awọn ọja nja oriṣiriṣi.

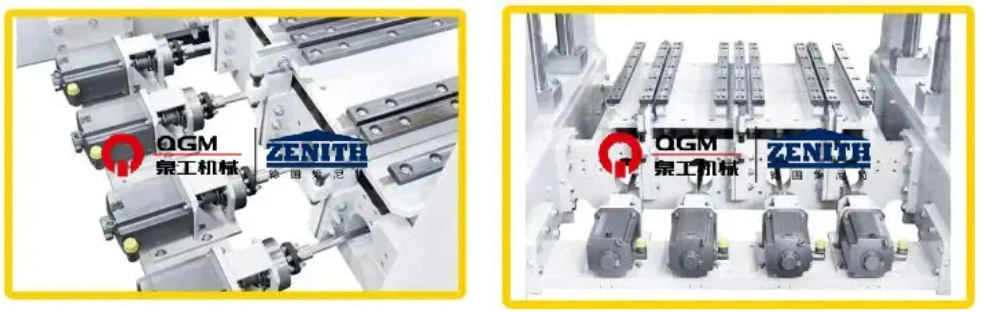

Awọn ẹya gbigbọn 8 pẹlu iwọntunwọnsi ẹrọ ti a ṣeto ni ọkọọkan nipasẹ awọn awakọ 8 servo;

Awọn ọkọ ayọkẹlẹ 8 servo, ti a gbe ni ẹyọkan lori awọn ina iyasọtọ gbigbọn ita ti awọn atilẹyin motor;

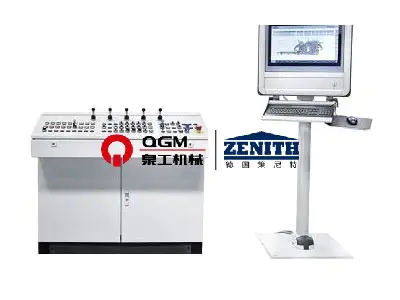

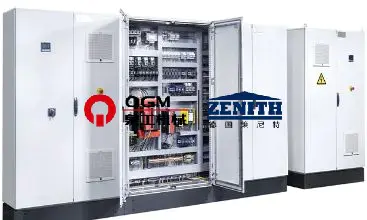

5. Eto iṣakoso servo deede

Nipasẹ awọn esi ifihan agbara, ṣakoso ipele ati iyara ti gbigbọn, iṣakoso iṣipopada mimuuṣiṣẹpọ, imurasilẹ iyara to gaju, le pari ni igba diẹ ti gbigbọn akoko ati imukuro gbigbọn, lati ṣe iranlọwọ lati dinku iyipo mimu, ati ipa braking to dara julọ. Nipasẹ ipo ati iyara ni ilopo-pipade meji, ṣakoso agbara iṣiṣan nikan ṣiṣẹ ni itọsọna inaro, mu iwọn agbara imunadoko ti o munadoko pọ si, ati ni akoko kanna yago fun ibajẹ ipadanu petele si ẹrọ naa, gigun igbesi aye iṣẹ ti ẹrọ, ati ni anfani lati ṣe awọn eto oriṣiriṣi fun awọn ibeere ọja ti o yatọ, ati gbejade awọn ọja to gaju.

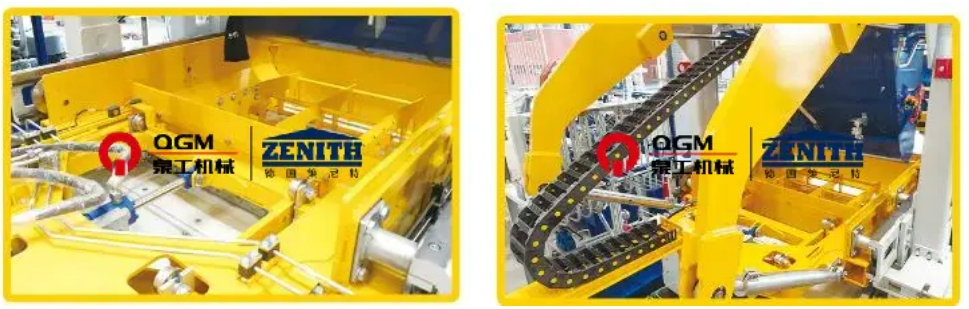

Ori titẹ, fireemu mimu, ọkọ ayọkẹlẹ apapọ ati ọkọ ayọkẹlẹ aṣọ jẹ iṣakoso nipasẹ àtọwọdá itọnisọna ti o yẹ pẹlu awọn esi spool, eyiti o ni akoko idahun iyara; Ipo iṣakoso titiipa-pipade ti sensọ iyipada / encoder-PLC-proportional valve-cylinder ti gba, eyiti o jẹ ki iṣakoso naa jẹ deede, ati iṣẹ ti silinda yiyara ati iduroṣinṣin diẹ sii; ibudo hydraulic gba fifa piston oniyipada, eyiti ko jade epo titẹ ati ki o gbe fifa soke nigbati eto hydraulic ba de titẹ ṣeto lati dinku agbara agbara; hydraulic ibudo gba accumulator oluranlowo epo ipese, eyi ti o din agbara agbara; ati awọn hydraulic ibudo adopts accumulator oluranlowo epo ipese, eyi ti o din agbara ati ki o din agbara agbara. Ibudo hydraulic gba ipese epo iranlọwọ accumulator, eyiti o le ṣee lo fun awọn iṣe lọpọlọpọ ni akoko kanna, ati titẹ ti eto hydraulic jẹ iduroṣinṣin; eto hydraulic ni awọn sensọ titẹ, eyiti o le ṣe afihan lori nronu iṣiṣẹ fun wiwo irọrun; eto hydraulic ni awọn sensosi iwọn otutu, awọn olutọpa ati awọn igbona, eyiti o le ṣakoso imunadoko iwọn otutu epo, ki epo hydraulic ni iṣẹ ṣiṣe to dara.

6. Awọn ọna ẹrọ hydraulic
